密封储罐液位计，混合容器液位计
发布时间：2020-10-15 浏览：720次 字号：大 中 小

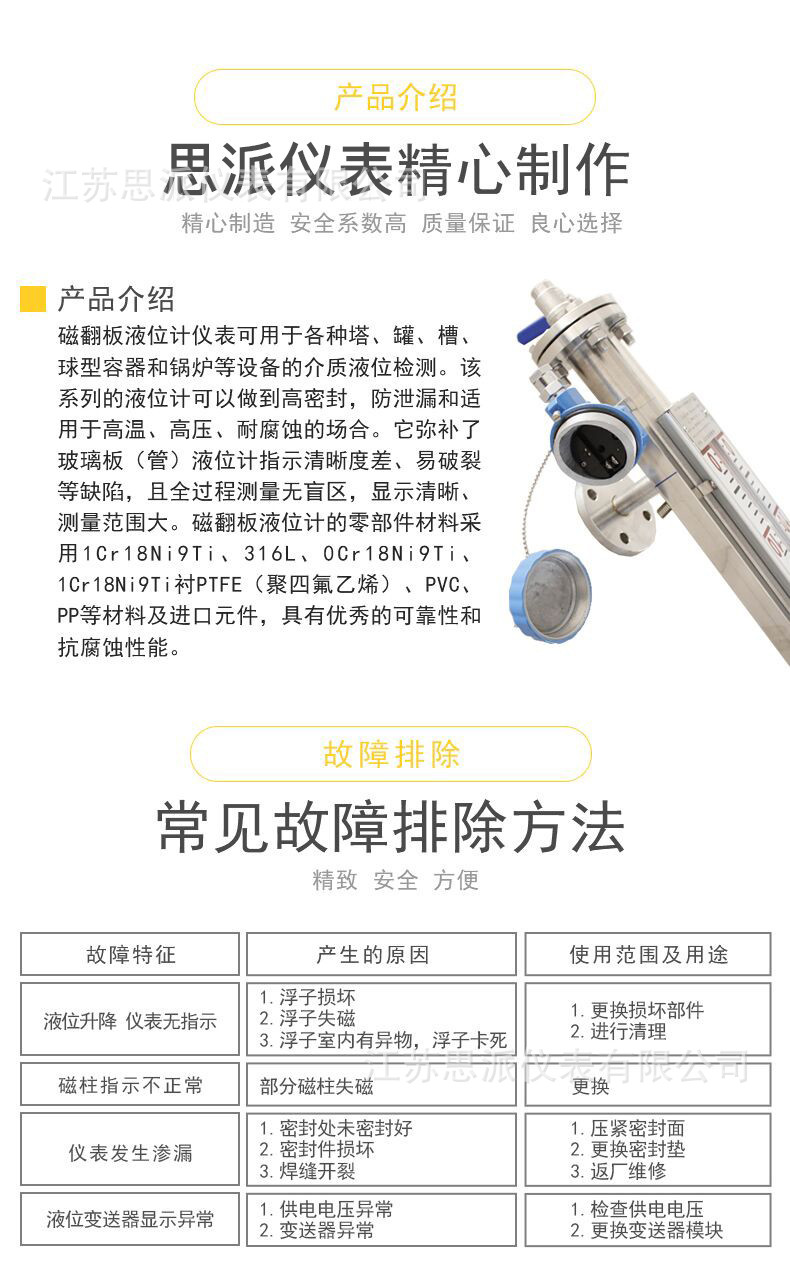

产品描述：
SP-UHZ系列密封储罐液位计，混合容器液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
工作原理：
SP-UHZ系列密封储罐液位计，混合容器液位计全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
密封储罐液位计，混合容器液位计产品选型：
产品结构：
SP-UHZ系列密封储罐液位计，混合容器液位计由主体、磁浮子 、传感器、变送器和翻板指示器五部分组 成。其工作原理是以主体内的磁浮子随 液位的升降而同时吸合传感器内相应位置上的干簧管。从而使传感器内 的总电阻 （或电压）发生相应的变化，然后通过变送器将电阻（或电压）的变化转换成4～ 20mA·DC的标准电流 输出，实现对液位的远距离显示、位式控制、断续或 连续的PID调节。
仪表性能：
SP-UHZ系列密封储罐液位计，混合容器液位计最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
仪表配置说明:
|
□□
|
配套仪表及附件内容
|
|
O
|
盲板法兰，不配排污阀
|
|
L
|
液位计底部配排污阀
|
|
O
|
无液位报警开关
|
|
H
|
高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
|
|
L
|
低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
|
|
B
|
高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
|
|
G
|
高位报警开关，区域型报警AK-1型
|
附DF-1型转换言放大器壹台
PF113A插座壹只
大功率继电器（单点：壹只，双点贰只）PF083A插座
|
|
D
|
低位报警开关，区域型报警AK-1型
|
|
Q
|
高位、低位报警开关全配，区域型报警AK-1型贰台
|
|
S
|
高位和低位一体化型报警开关，区域型报警AK-2型
|
|
O
|
无液位控制开关
|
|
H
|
上限控制开关，单点干簧CK-1型
|
|
L
|
下限控制开关，单点干簧CK-1型
|
|
B
|
上限、下限控制开关全配，单点干簧CK-1型贰付
|
|
W
|
上限、下限控制开关一体化，双点干簧CK-2型
|
|
T
|
上限控制开关，霍尔型传感器CK-3型
|
|
L
|
下限控制开关，霍尔型传感器CK-4型
|
|
E
|
上限、下限控制开关全配，霍尔型传感器CK-3型贰付
|
|
C
|
上限、下限控制开关一体化，霍尔型传感器CK-4型
|
|
O
|
无远传变送器装置
|
|
R
|
配LB型捆绑式变送器，输出二线制4-20mADC
|
|
S
|
静压式远传变送器，（URS-100）输出二线制4-20mADC
|
|
O
|
普通防水型
|
|
B
|
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
|
|
Bd
|
隔爆型dⅡCT4
|
|
O
|
不配远传显示仪表
|
|
A
|
数字、光柱显示调节报警仪 XGTH-510（竖式）
|
|
B
|
数字、光柱显示调节报警仪 XGTA-810（横式）
|
|
C
|
数字显示调节报警仪 XMTA-810（横式）
|
|
E
|
双光柱液位显示仪 XGH-202（竖式）
|
|
D
|
智能型液位/容量（重量）显示调节仪XMT-620（横式）
|
|
-□□□□
|
测量范围(mm)
|
|
-□□
|
介质密度(g/cm3)
|
|
-
|
D
|
开口常压容器
|
|
□
|
工作压力(MPa)
|
磁翻板液位计订货须知：
1、型号规格；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是DN20或DN25；
9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套、上下限开关等等。
|
