发布时间：2016-08-15　　浏览：1207次　　字号：大　中　小

概述：

CSB-TDS01系列超声波液位计包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。

本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

具有如下特点：

l 电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。

l 专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

l 我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。

l 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。

l 仪表的所有输入、输出线均具有防雷、防短路的保护功能。

超声波液位计仪表安装

仪表外形尺寸（探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知）

安装方法：

开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

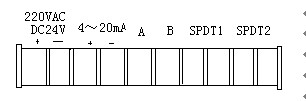

接线如下：

电源：220VAC或DC24V，订货时告知；输出信号：4～20mA；RS－485：A B;

两路继电器分别：SPDT1 为第一路， SPDT2为第二路。

仪表安装原则

1）探头发射面到最低液位的距离，应小于选购仪表的量程。

2）探头发射面到最高液位的距离，应大于选购仪表的盲区。

3）探头的发射面应该与液体表面保持平行。

4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。

6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径

大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内

径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。

安装注意事项

1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

2）电线、电缆保护管，要注意密封防止积水。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外

安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。

超声波液位计技术参数

产品选型

CSB-TDS01	超声波液位计
	Y	一体式
	F	分体式
	EX	防爆型
	AX	防腐型
		量程	3-30米
		3	3米
		5	5米
		10	10米
		15	15米
		20	20米
			S	普通型单探头（超声波液位计）
			D	双探头（超声波液位计）
			A	4-20MA两线
			B	4-20MA四线
				D1	RS-485
				D2	Modbus协议
备注：专用表防爆型测量特殊介质，备件：电脑通讯软件，电脑通讯转换器
